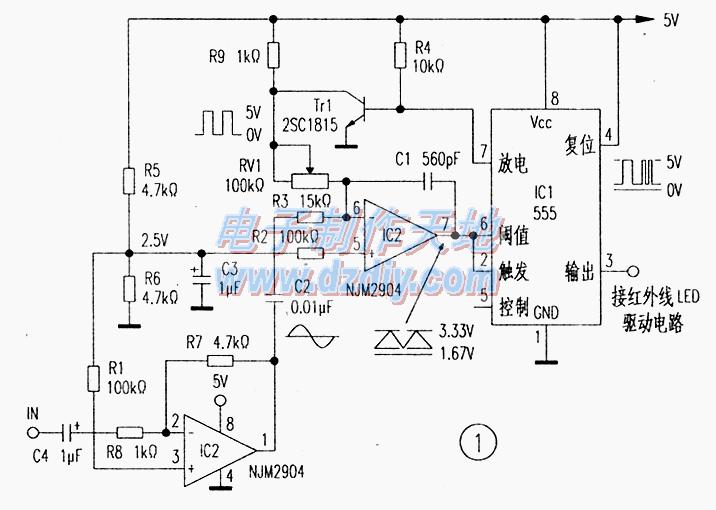

“紅外線電話機”中的通信方式，在淺調制的場合音質尚可，但在深調制時因失真而音質降低，且載波頻率出現大的變化。改善這一缺陷的電路如圖1，采用運放的積分電路對電容實現恒流充放電。

積分電路的基本形式如圖2，如果在其輸入端加上電壓，則運放的輸入端虛擬短路成立，在電阻中流過與輸入電壓成正比的電流。而運放的輸出端為維持虛擬短路．將通過電容流過與輸入電流相等的電流。在輸入電壓恒定時，電容將以恒流充電，因而在輸入矩形波時，將輸出精密的三角波。

在圖1電路中，當運放輸入電壓為2.5v、Tr1導通時，因為VR1輸入的電壓為0v，電容c1以恒流充電，輸出電壓線性增高，當超過閾值電壓時開始放電，Tr1截止。如果將VR1的輸入電壓變?yōu)?v，電容C1將以相同電流作恒流放電。當輸出電壓低于觸發電壓時放電終止。如此往復進行。圖3是輸出波形。

聲音信號通過電阻輸入運放，電容被充放電。充放電的終結時間是變化的，電流的變化改變了脈沖的占空比。與聲音信號成比例的電流可得到線性良好的脈沖調幅。因為運放的輸入電壓被恒定為2.5v．故在電阻上流入成正比的輸入信號電流。

本電路的充電時間與放電時間的總和與調制的深淺無關．因而盡管占空比變化．載波頻率也是恒定不變的。不論是高輸入．還是深調制，均可得到優良的音質。
